Aquí podrás descargar un material educativo de Circuitos Eléctricos para Cuarto de Secundaria, este tema se trabaja en el curso de Física y contiene temas como: circuito eléctrico teorema de trayectoria, leyes de Kirchhoff generadores eléctricos y tarea para el hogar.
Esta separata educativa lo podrás adquirir GRATIS en cualquiera de estos dos formatos: WORD y PDF, esperamos que te ayude.

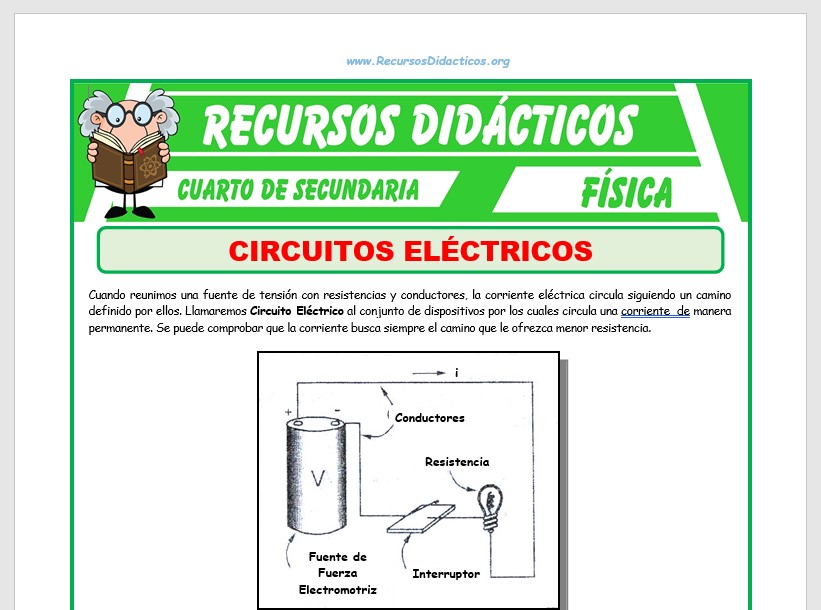

Imagen de la Ficha de Circuitos Eléctricos
Ahora observaras una parte de la 1era PÁGINA de la ficha de Circuitos Eléctricos que podrás descargar GRATIS.
Esta separata educativa ha sido elaborada por un equipo de profesores de Física que llevan clases con los estudiantes que cursan el Cuarto Grado de Secundaria.
Ahora te presentaremos una parte del contenido que encontraras en la ficha de Circuitos Eléctricos
¿Qué Encontraras en la Ficha de Circuitos Eléctricos?
En la ficha podrás ubicar los siguientes conceptos:
Circuito Eléctrico
Cuando reunimos una fuente de tensión con resistencias y conductores, la corriente eléctrica circula siguiendo un camino definido por ellos.
Llamaremos Circuito Eléctrico al conjunto de dispositivos por los cuales circula una corriente de manera permanente. Se puede comprobar que la corriente busca siempre el camino que le ofrezca menor resistencia.
Teorema de la Trayectoria
Cuando una corriente (i) recorre una rama de un circuito, se dice que su potencial (V) experimenta un aumento al pasar de un polo negativo (–) a un polo positivo (+), y experimenta una disminución cuando pasa de un polo positivo a otro negativo. Luego, en base a la figura, recorriendo la rama de “a” hacia “b”.
Leyes de Kirchhoff
El físico alemán Gustav R. Kirchhoff en 1845 extendió la Ley de Ohm a circuitos más complejos de dos y tres dimensiones (en placas y en volúmenes), para lo cual estableció las siguientes leyes:
-
1ra. Ley de las Corrientes
Se le llama también Ley de los nudos, y establece que: “La corriente total que llega a un nudo es igual a la corriente total que sale de él”.
-
2da. Ley de los Voltajes
Se le conoce también con el nombre de Ley de las Mallas, y se basa en el Principio de Conservación de la Energía. Establece que: “La suma de los voltajes a lo largo del circuito es igual a cero”.
Generadores Eléctricos
Denominamos así a todo sistema físico que puede transformar cualquier tipo de energía: mecánica, térmica, …etc, en energía eléctrica. Todo generador debe realizar un trabajo para mantener en movimiento a las cargas eléctricas.
Así tenemos que una pila seca, una batería, son generadores eléctricos, los cuales presentan siempre dos polos: uno positivo y el otro negativo.
Fuerza Electromotriz (E)
Cuando instalamos un alambre conductor entre los polos de un enerador, se establece en su interior un movimiento de cargas, los cuales salen del polo positivo y retornan por el polo negativo.
Desde este último lugar el generador realiza un trabajo “W” para conducir una cantidad de carga “q” hasta el polo positivo, de modo que éstas vuelvan a reiniciar su recorrido. Luego, se define la fuerza electromotriz (fem = E) del generador como:
- Sistema Mecánico
- Sistema Eléctrico
Ley de OHM
Si entre los extremos de un conductor se establece una diferencia de potencial se generará un campo eléctrico que posibilitará la aparición de una corriente eléctrica. George Simón Ohm descubrió que: “La intensidad de la corriente en un conductor es directamente proporcional con la diferencia de potencial de sus extremos, e inversamente proporcional con su resistencia”.
Observación: La corriente siempre fluirá del extremo de mayor potencial hacia el extremo de menor potencial.
Efecto Joule
De entre la innumerable cantidad de experimentos realizados por Joule en su afán de encontrar el equivalente mecánico del calor, descubrió que cada vez que circula una corriente por una resistencia, ésta convierte la energía eléctrica en energía térmica.
-
Energía Eléctrica
La cantidad de energía (W) que se extrae de una resistencia (R) en donde circula una corriente (i), durante un tiempo (t) determinado.
-
Potencia Eléctrica
La rapidez con que se extrae energía de una fuente de “fem” o de una resistencia.
Puente de Wheastone
Designamos con este nombre al circuito constituido por cinco resistencias acopladas según como se muestra en la figura, en el cual aparece un galvanómetro (G), que nos indicará si existe o no corriente por la rama CD.
Si R4 es una resistencia variable, podemos graduarla hasta un cierto valor en el cual el galvanómetro indique cero, es decir: i5 = 0, con lo cual se verificará que VC = VD; luego.
Actividades de Circuitos Eléctricos
En esta parte te presentaremos algunos ejercicios que encontraras en la separata educativa que podrás descargar más adelante.
- Si la corriente en la resistencia de 2W es de 10A. Calcule la corriente en la resistencia de 5W.
- Del problema anterior, ¿cuál es la intensidad de corriente que pasa por la resistencia de 7W?
- Si la corriente en la resistencia de 6W es de 10A. Calcule la corriente en la resistencia de 3W.
- Del problema anterior, ¿cuál es la intensidad de corriente que pasa por la resistencia de 4W?
- En el problema anterior; ¿qué corriente total sale por la fuente?
- Hallar la intensidad de corriente eléctrica que al pasar por la resistencia de 5W disipa una potencia de 80W.
- Determinar la cantidad de calor disipada por un foco, por el que circulan 2A en 2min (resistencia del foco: 10W).
- Dos resistencias iguales disipan una potencia “P”, si se instalan en serie, ¿qué potencia disipan si se instalan en paralelo a la misma fuente?
Al término de cada ficha educativa encontraras una tarea domiciliaria. Estas actividades permitirán a los estudiantes de Cuarto de Secundaria consolidad sus aprendizajes.
